Статусная модель

Для информирования пользователя о состоянии документа в Мультибанк (Транзит 2.0) используются транспортные статусы. Описание статусов для каждого раздела представлено ниже в одноименных подразделах:

• Выписки;
• Импорт;
• Платежные поручения;
• Валютный контроль;
• Зарплатный проект;
• Банковские письма;
• Депозиты;
• СПФС;

Общая схема движения документов по статусам

Независимо от типа и формата все документы движутся по схожей схеме транспортных статусов.

Подробное описание схемы движения документа по статусам:

1. Добавление документа в Мультибанк (Транзит 2.0) начинается с импорта или создания. На данном этапе документ преобразовывается в необходимый формат для дальнейшей работы с ним.

2. После преобразования документ может попасть в один из следующих статусов:

   • Черновик - присваивается при успешном импорте или создании нового документа;
   • Ошибка преобразования - присваивается при ошибке преобразования, например, из 1С в ISO. Из данного статуса документ может быть перемещен только в статус Удален.

3. Из статуса Черновик документ может быть направлен в очередь на подписание или отправку или перемещен в статус Удален:

   • До подписания пользователем документ находится в статусе В очереди на подписание, на этапе подписания документ может попасть в один из следующих статусов:
   • Ошибка терминала - присваивается при ошибке на этапе подписания/согласования. Из данного статуса документ может быть перемещен в статус Черновик или Удален;
   • На контроле - присваивается при подписании/согласовании одним пользователем и в ожидании подписания/согласования другим пользователем.

   Из статуса На контроле документ может быть перемещен: - в очередь на подписание, если для счета документа настроена модель подписания из нескольких подписей; - в статус Отклонено на этапе контроля - присваивается при отклонении документа пользователем с соответствующими правами. Из данного статуса документ может быть перемещен только в статус Удален; - в очередь на отправку в ЭДО НРД, документу присваивается статус В очереди на отправку.

   • До отправки пользователем документ находится в статусе В очереди на отправку, после отправки документ может попасть в один из следующих статусов:
     • Ошибка при отправке - присваивается при ошибке отправки в ЭДО НРД в Мультибанк (Транзит 2.0). Из данного статуса все документы, кроме платежного поручения, могут быть перемещены только в статус Удален;
     • Отправка в НРД - присваивается после выкладки документа в папку Интеграционного шлюза (ИШ), но до приема ответной квитанции.

4. После выкладки документа в папку Интеграционного шлюза документ может попасть в один из следующих статусов:

   • Ошибка отправки - присваивается при попадании документа в ошибочные или при получении отрицательной квитанции;
   • Направлено в НРД - присваивается после выкладки документа в папку ИШ с подтверждением отправки.

5. В статусе Направлено в НРД документ перемещается в ЭДО НРД, где ему присваивается один из следующих статусов:

   • Отказано - присваивается, если документ не был прочитан или обработан;
   • Направлено получателю - присваивается при получении положительной квитанции.

6. В статусе Направлено получателю документ перемещается в ИШ Банка-получателя, где ему присваивается один из следующих статусов:

   • Доставлено получателю - присваивается при получении квитанции о получении документа;
   • Ошибка доставки - присваивается, если произошла ошибка при доставке в банк.

7. В статусе Доставлено получателю документ перемещается в систему Банка-получателя, где ему присваивается один из следующих статусов:

   • Отклонено банком - присваивается при отклонении документа банком;
   • Получено - присваивается при получении сообщения, что транзакция или отчет приняты.

8. Из статуса Получено документ перемещается в следующие статусы в зависимости от типа:

   • Платежные поручения, ВП, РСТС

     • Принято к исполнению - присваивается при начале работы с документом в банке. Из данного статуса документ переходит в Принято, проверены реквизиты плательщика, который присваивается после проверки реквизитов плательщика в банке. Затем документ попадает в статус Исполнено, который присваивается при положительном завершении работы с документом.

   • Письма в банк, СВО, СПД

     • Напоминание - напоминание о неполученном отчете;
     • Ожидание - ожидание обработки транзакции или отчета. Из данного статуса документ может быть перемещен в один из следующих статусов:
       • Неправильное название файла - присваивается, когда файл с отчетом имеет недопустимое имя файла;
       • Поврежденный файл - присваивается, когда файл не может быть обработан;
       • Частично принято - присваивается при получении сообщения, что отчет частично принят, т.е. принята только часть транзакций. Из данного статуса документ переходит в статус Принято, который присваивается при получении сообщения, что транзакция или отчет приняты. Затем документ попадает в статус Принято и прошло валидацию, который присваивается при получении сообщения, что транзакция или отчет прошли синтаксическую и семантическую валидацию.

9. Из любого статуса, присвоенного Банком, документ может попасть в статус Ошибка. Статус не распознан - присваивается, когда получен неизвестный статус.

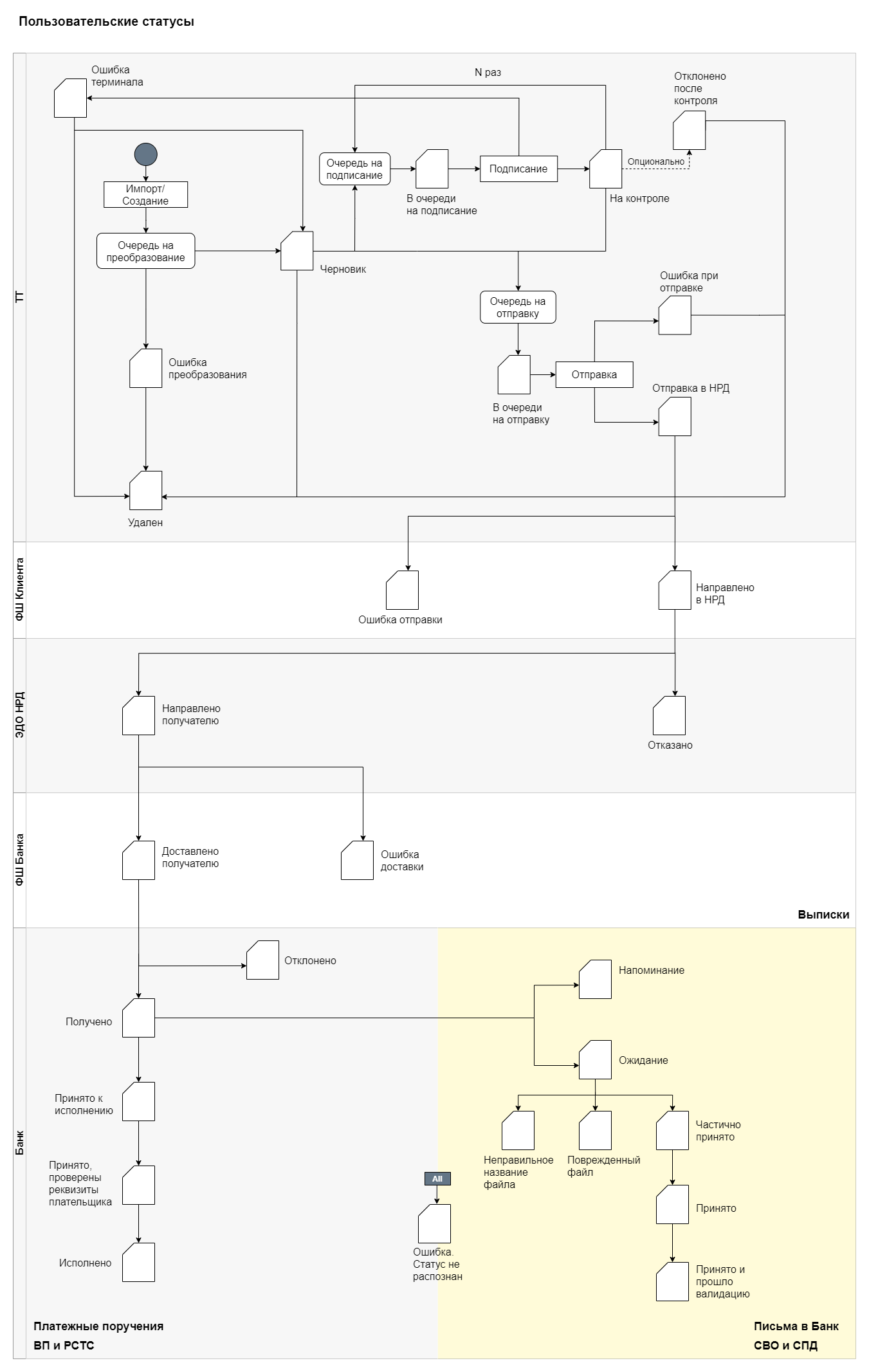

Графическое представление схемы движения документа по статусам отображено на рисунке Статусная модель.

Расшифровка элементов схемы описана в таблице Расшифровка элементов .

Статусная модель

Расшифровка элементов

Схематичное изображение	Описание
	Блок - сущность, в которой происходит смена статусов
	Начало, входные данные
	Документ со статусом
	Процесс
	Промежуточное местонахождение документа
	Прямая связь
	Опциональная связь
	Все документы в статусах блока могут перейти в данный статус

Выписки

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы выписок

Импорт

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы платежных поручения в разделе Импорт

Платежные поручения (ПП)

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы платежных поручений в разделе Платежные поручения

Валютный контроль

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы валютных документов

Зарплатный проект

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы зарплатных документов

Банковские письма

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы банковских писем

Депозиты

В разделе используются транспортные статусы, описанные в таблицах ниже.

Статусы заявлений на размещение депозита Альфа-Банка

СПФС

В разделе используются транспортные статусы, описанные в таблице ниже.

Статусы документов СПФС
